400 A Split Core CT 5 A Ausgang

Grundlegende Informationen.

Modell Nr.	LZCK350-10
Phase	Einzel
Betriebszustand	Innenbereich
Verwendung	Schutz, Messung
Wicklungsform	Einlagiger und eng gewickelter Typ
Isoliermedium	Epoxidharz
Installation	Aktiver Typ
Magnetkreisstruktur	Kombinierter Typ
Prinzip der Spannungstransformation	Elektromagnetischer Typ
Normen	IEC60044-1; IEC 61869-2; NTC 2205; GB1208-2006
Primärer Nennstrom	20-600A
Nennlast	25va
Nennfrequenz	50 Hz oder 60 Hz
Sekundärnennstrom	5A oder 1A
Gewicht (kg)	3.1
Thermischer Nenn-Kurzzeitstrom	40.000, 1 Sekunde
Thermischer Nenndauerstrom	120 % I1n
Transportpaket	Standardpaket
Spezifikation	φ 50xφ 110x105
Warenzeichen	GFUVE
Herkunft	China
Produktionskapazität	100000 Stück/Monat

Produktbeschreibung

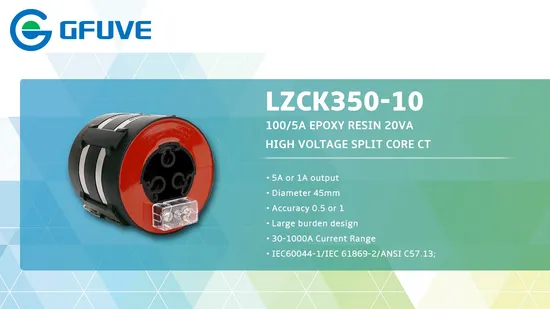

LZCK350-10 100/5A Epoxidharz 20VA Hochspannungs-Split-Core-CT

Das Modell LZCK350-10 ist ein ringförmiger, harzgegossener Stromwandler mit geteiltem Kern. Manche Kunden nennen ihn auch TTCC. Dieses Modell kann sowohl zur Messung als auch zum Mikrocomputerschutz elektrischer Geräte in 11-kV- und 35-kV-Wechselstromsystemen wie ABB-Safe Ring/Safe Plus und Kabelverteilerkästen eingesetzt werden.
Wir verwenden importiertes Siliziummaterial und stellen mit unserer ausgereiften, fortschrittlichen Produktionstechnologie sicher, dass unser Transformator eine sehr gute lineare Leistung und eine Nutzungsdauer von über 10 Jahren aufweist und für alle Aufgaben geeignet ist. Der halbkreisförmige Ringkern und die Sekundärwicklungen werden mit isoliertem Harz vakuumvergossen.
Alle unsere Stromwandler entsprechen strikt IEC60044-1, IEC 61869-2, NTC 2205, GB1208-2006, GB20840.2-2013, ANSI/IEEE C57.13.

Anwendung

Zählerprüfgeräte;

Leistungsmesser;

Energiezähler;

Mittelspannungsschaltanlage;

Luftschaltschrank;

Verteilerkästen;

Leistungsqualitätsmessgerät;

Messgerät;

Ringnetzwerkschrank;

Stromlastüberwachung;

Niederspannungsmesssystem;

Überwachungssystem für Verteilungstransformatoren;

Parameter

Normen	IEC60044-1; IEC 61869-2; NTC 2205; ANSI/IEEE C57.13; GB1206-2006;
Primärer Nennstrom	30–1000 A
Nennlast	≤25 VA
Nennfrequenz	50 Hz oder 60 Hz
Sekundärnennstrom	5A oder 1A
Bemessungs-Kurzzeit-Thermostrom	40 kA, 1 s
Thermischer Nenndauerstrom	120 %I1n
Sekundärwicklungs-Netzfrequenz hält Spannung stand	3 kV, 1 Minute
Instrumentensicherheitsfaktor	FS≤10
Isolationsklasse	UND
Material	Polyurethan + Siliziumstahlbleche + Emaillierter Draht + ABS
Abmessungen (B×T×H) (mm)	φ50xφ110x105
Durchmesser des Backenkabels (mm)	45
Gewicht (kg)	3.1
Betriebstemperatur	-40°C bis +70°C
Tägliche Durchschnittstemperatur	<+40°C
Lagertemperatur	-40°C bis +70°C
Höhe	<3500 Meter
Bedingungen	Keine stark verschmutzenden, ätzenden und radioaktiven Gase in der Luft. Dauerbetrieb unter Nennstrom möglich.
